공정 4 _ 드릴Ⅱ(DRILL, DRILL
BIT) |
|
|
|

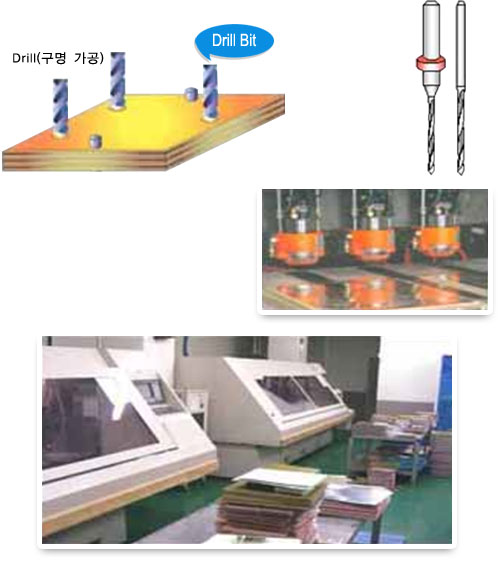

1. Drill(구멍 가공) |
 |
고객의 Hole 정보를 기초로 사내에서 Edit (편집)한 X-y Coordinates를 이용하여
CNC(Computer Numerial- Control)방식으로 Working Panel상에 구멍을 가공하는 공정 작업을 위해서는
다음과 같은 준비물들이 필요하다.
|
|
1) X-Y 좌표 Data
2) Drill Bit(구멍가공 소도구)
3) Aluminum Entry Foil
4) Bakelite Back-up Baord
5) Drill Parameter (RP M/sfm/Chip Load)
|
|
| 2. Drill Bit(드릴 비트) |
|
현재 PCB Drill Bit는 PCB제조의 요구 특성에 가장 적절한 초경합금이 사용되고 있다.
초경합금의 주성분은 텅스텐 카바이드(WC=Tungsten Carbide)와 코발트(Co-Cobalt)이며, 필요에 따라 Tic,
Ta, Nb등이 첨가된 것도 있다.
|
|
Drill Bit는 다움과 같은 결합에 주의를 기울여야 한다.
1) Critical Defects(치명 결함)
- Chips
- Layback
2) Major Defects(중 결함)
- Overlap
- Offset
3) Minor Defects(경 결함)
- Gap
- Negative
- Flair
- Hook
|
|
|
|
|
