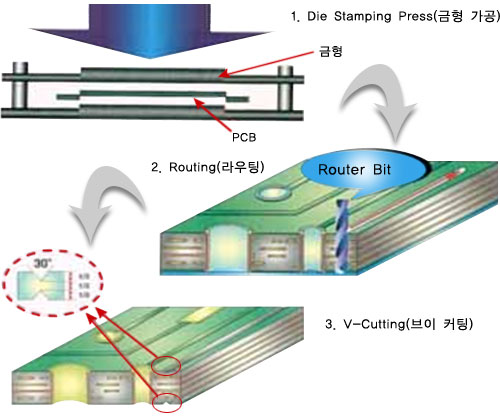

공정 11 _ 외형 가공(금형/라우팅/브이컷)

1. Die Stamping Press(금형 가공)

상하 두판으로 이루어진 1set의 Stamping Die(금형 - 철주조물을 수차 담금질한 형틀에 가공할 PCB의 외형과 홈/홈따기 모양을 깍아 넣은 돌)를 70, 110, 150ton의 가압 Punching용 Press에 장착하여 순간적인 타발로 원하는 PCB의 외형을 가공하는 공정.
Glass Epoxy PCB용 금형은 마모를 최소화 할 수 있는 재질이어야 하며, 가공 후 마모에 따른 치수 변화에 특별한 주의를 해야 한다.

2. Routing(라우팅)

PCB 생산의 품질 및 생산성향상을 위해 사용한 Working-Panel(작업패널)를 고객이 요구한 최종의 제품 사이즈와 모양으로 만들기 위해 외형을 가공하는 공정으로 Drill 공정과 유사하게 CNC Router M/C과 Router Bit 및 Program Data를 *Die Stamping Tool(금형)
